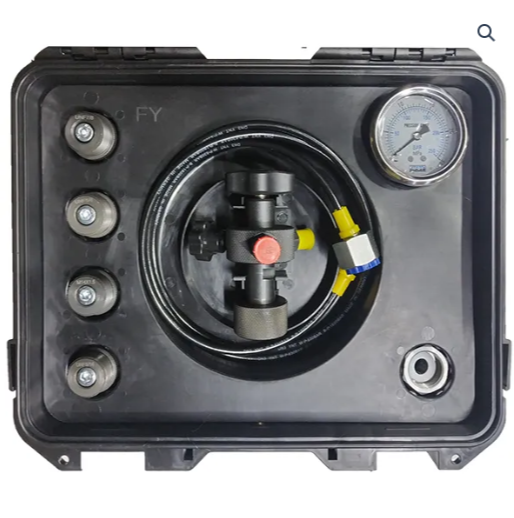

Устройство зарядное FPU-25-3 с адаптером G3/4″

Комплектация:

• чемодан
• клапан зарядки для соединения с баллоном азота
• гибкий шланг для соединения с баллоном азота
• переходники для подкючения к газовому клапану гидропневмоаккумулятора: М28*1,5, в стандартном исполнении является частью клпана, дополнительные переходники: М14*1,5, UNF7/8``, UNF5/7``, UNF5/16``
• манометр выброустойчивый 250 бар (25МПа)
• адаптер G5/8-G3/4 для подключения к баллонам по ГОСТ 949-73

Порядок работы с зарядным устройством:

1. Очистить клапан заправки на гидропневмоаккумуляторе (винт)
2. Ослабить клапан заправки на гидропневмоаккумуляторе (винт), не откручивая полностью
3. Накрутить клапан заправки на штуцер к склапаном заправки (винт) до отказа (как правило, М28*1,5)
4. Присоединить шланг к клапану зарядки и баллону с азотом
5. Открутить верхним "барашком" клапана зарядки винт на гидропневмоаккумуляторе. Если давление в газовой полости нка гидропневмоаккумулятора есть, то его величина отобразится на мнометре клапана зарядки.
6. Откройте вентиль баллона с азотом, азот из баллона начнет поступать в гидропневмоаккумулятор.
7. При достижении необходимого давления в гидропневмоаккумуляторе, контрорльровать по манометру - перекрыть вентиль баллона с азотом. При превышении необходимого давления - спустить излишек "барашком" спускового клапана (сбоку).
8. Закрутить верхним "барашком" клапана зарядки винт на гидропневмоаккумуляторе.
9. Снять клапан зарядки с резьбы и дожать клапан заправки гидропневмоаккумулятора (винт) 12-17NM.
10. Проверить герметичность.

Внимание! Гидропневмоаккумулятор с помощью устройства для заправки можно заправить на давление не превышающее давление в баллоне азотом. Для запрвки более высоким давлением следует применять повышающую заправочную станцию.
