Плиты многоместные для монтажа гидрораспределителей

Гидравлические многоместные плиты D-03, A-03, D-05, A-05, предназначены для любых золотниковых гидрораспределителей с условным проходом Ду-6 мм.и Ду-10, с креплением по стандарту CETOP 3 и CETOP 5. Данные плиты являются универсальными и могут применяться как для отечественного, так и для импортного оборудования. Монтажная плита позволяет экономить пространство и сократить время на монтаже гидрооборудования.

Характеристики плит:

Материал корпуса: D-сталь
Максимальное рабочее давление: 350 бар (35 МПа).

Материал корпуса: A-алюминий
Максимальное рабочее давление: 250 бар (25 МПа).

Резьбовые присоединительные отверстия для Ду-6:
А-B = G3/8" BSP
P-Т = G1/2" BSP

Резьбовые присоединительные отверстия для Ду-10:
А-B = G1/2" BSP
P-Т = G3/4" BSP

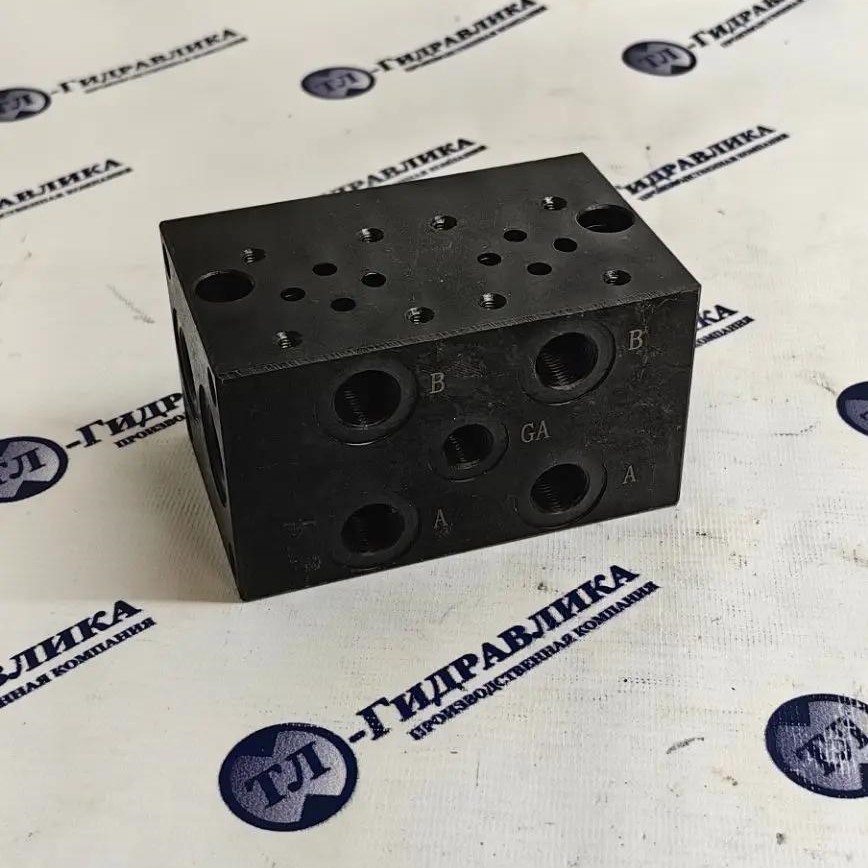

Гидравлическая монтажная плита CETOP 03 (03P*G) Ду-6 (для 4WE6, ВЕ6, 1РЕ6 и др.)

 Длина плиты зависит от количества позиций, как показано в таблице.

Гидравлическая монтажная плита CETOP 05 (05P*G) Ду-10 (для 4WE10, ВЕ10, 1Р10 и др.)

Длина плиты зависит от количества позиций, как показано в таблице.
