Гидрораспределители ВЕХ16, ДУ=16 мм

Гидрораспределитель ВЕХ16.14
Гидрораспределитель ВЕХ16.14.Г24, ВЕХ16.14.В110, ВЕХ16.14.В220 с электрогидравлическим управлением и условным проходом 16мм, предназначены для изменения направления потока рабочей жидкости в гидравлических системах прессов, станков а так же гидросистемах мобильной техники и буровых машин с давлением до 320 кгс/см2. Обеспечивают максимальный расход до 300 л/мин.

От: 10000 руб.

В наличии Подробнее
Гидрораспределитель ВЕХ16.24
Гидрораспределитель ВЕХ16.24.Г24, ВЕХ16.24.В110, ВЕХ16.24.В220 с электрогидравлическим управлением и условным проходом 16мм, предназначены для изменения направления потока рабочей жидкости в гидравлических системах прессов, станков а так же гидросистемах мобильной техники и буровых машин с давлением до 320 кгс/см2. Обеспечивают максимальный расход до 300 л/мин.

От: 10000 руб.

В наличии Подробнее
Гидрораспределитель ВЕХ16.34
Гидрораспределитель ВЕХ16.34.Г24, ВЕХ16.34.В110 и ВЕХ16.34.В220 с электрогидравлическим управлением и условным проходом 16мм, предназначены для изменения направления потока рабочей жидкости в гидравлических системах прессов, станков а так же гидросистемах мобильной техники и буровых машин с давлением до 320 кгс/см2. Обеспечивают максимальный расход до 300 л/мин.

От: 10000 руб.

В наличии Подробнее
Гидрораспределитель ВЕХ16.44
Гидрораспределитель ВЕХ16.44.Г24, ВЕХ16.44.В110, ВЕХ16.44.В220 с электрогидравлическим управлением и условным проходом 16мм, предназначены для изменения направления потока рабочей жидкости в гидравлических системах прессов, станков а так же гидросистемах мобильной техники и буровых машин с давлением до 320 кгс/см2. Обеспечивают максимальный расход до 300 л/мин.

От: 10000 руб.

В наличии Подробнее
Гидрораспределитель ВЕХ16.64
Гидрораспределитель ВЕХ16.64.Г24, ВЕХ16.64.В110, ВЕХ16.64.В220 с электрогидравлическим управлением и условным проходом 16мм, предназначены для изменения направления потока рабочей жидкости в гидравлических системах прессов, станков а так же гидросистемах мобильной техники и буровых машин с давлением до 320 кгс/см2. Обеспечивают максимальный расход до 300 л/мин.

От: 10000 руб.

В наличии Подробнее
Гидрораспределитель ВЕХ16.574
Гидрораспределитель ВЕХ16.574.Г24, ВЕХ16.574.В110, ВЕХ16.574.В220 с электрогидравлическим управлением и условным проходом 16мм, предназначены для изменения направления потока рабочей жидкости в гидравлических системах прессов, станков а так же гидросистемах мобильной техники и буровых машин с давлением до 320 кгс/см2. Обеспечивают максимальный расход до 300 л/мин.

От: 10000 руб.

В наличии Подробнее

Распределители с электрогидравлическим управлением ВЕХ16.14, ВЕХ16.24, ВЕХ16.34, ВЕХ16.44, ВЕХ16.64, ВЕХ16.574 конструктивно состоят из корпуса, золотника, крышек, пружин и пилотов с Dy = 6 мм. Схема распределения жидкости электромагнитного пилота необязательно совпадает со схемой гидрораспределителей ВЕХ16.

Базовой деталью гидрораспределителя ВЕХ16 является корпус, в котором выполнены основные каналы:

  • Р - отверстие для входа рабочей жидкости под давлением;
  • А и В - отверстия для присоединения к другим гидроустройствам; Т - отверстие для выхода рабочей жидкости в бак;
  • Х - подвод потока управления;
  • Y - слив потока управления;
  • L - дренаж (слив утечек трехпозиционного гидрораспределителя с гидравлическим возвратом).

В гидрораспределителе с электрогидравлическим управлением, золотник 2 перемещается из исходного положения в крайнее давлением потока управления.

Установка золотника в исходное положение осуществляется:

  • пружиной 3 для гидрораспределителя с пружинным возвратом;
  • давление управления для гидрораспределителя с гидравлическим возвратом.

Гидрораспределители изготавливаются с потоком управления, не зависимым от основного потока. Для перестройки на управление от основного потока, нужно снять крышку 4, извлечь палец 6, перевернуть его на 1800  и установить его на место. При этом отвер- стие подвода управления «Х», необходимо перекрыть. Слив потока управления «Х», не может быть объединен с помощью «Т», в следующих случаях:

- давление в полости «Т» превышает 6 Мпа;

- для трехпозиционного гидрораспределителя с гидравлическим возвратом золотника.

В качестве вспомогательного гидрораспределителя (пилота), используется распределитель типа ВЕ6.34… или 1РЕ6.34… для исполнения с пружинным возвратом золотника и ВЕ6.24… или 1РЕ6.24… для исполнения с гидравлическим возвратом золотника.

Гидрораспределитель изготавливается со следующими вспомогательными узлами и устройствами:

  1. Дроссельная плита, предназначена для регулирования времени срабатывания гидрораспределителя. При повороте регулировочного винта по часовой стрелке время срабатывания увеличивается, при повороте против часовой стрелки - уменьшается. Регулирование может осуществляться как на подводе, так и на отводе потока управления. Для перестройки способа регулирования, необходимо снять дроссельную плиту, повернуть ее вокруг продольной оси на 180 градусов и установить на место.
  2. Устройство для регулирования величины хода золотника. Перемещение винта за один оборот - 1,5 мм. Регулирование хода золотника должно производиться при отключенном энергопитании.
  3. Гидроклапан обратный, который применяется в исполнении гидрораспределителя с управлением от основного потока для схем 14; 54; 64; 574, для создания минимального давления управления, причем для схемы 574 только в том случае, когда поток рабочей жидкости не превышает 120л/мин. Гидроклапан обратный устанавливается в отверстие «Р» основного распределителя.
  4. Диафрагма устанавливается в подводное отверстие вспомогательного гидрораспределителя для ограничения потока управления. Этим достигается определенное увеличение времени срабатывания распределителя.
  5. Гидроклапан соотношения давлений используется в исполнении гидрораспределителя с управлением от основного потока с давлением, превышающим 25 МПа, уменьшает давление управления в соотношении 1:0,66.
  6. Для удобства монтажа, гидрораспределитель может быть поставлен с присоединительной плитой.

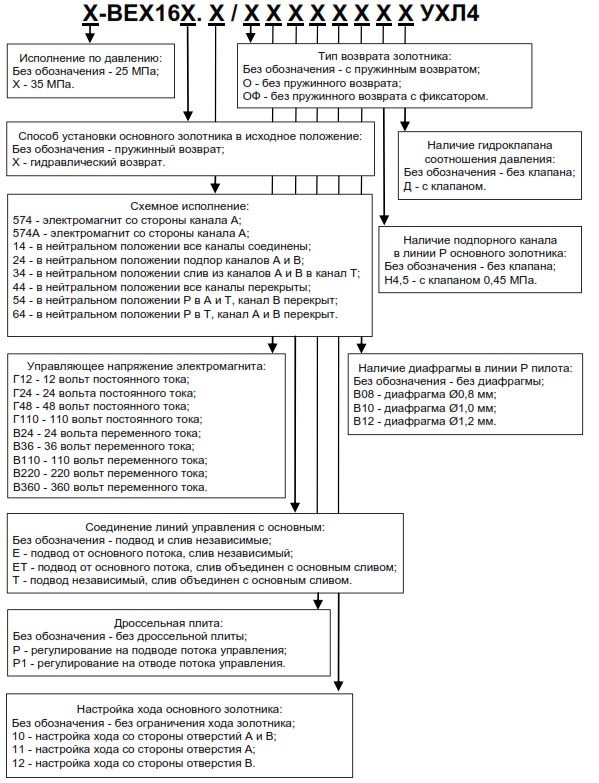

Структурная схема обозначения ВЕХ16

вех16 схема
